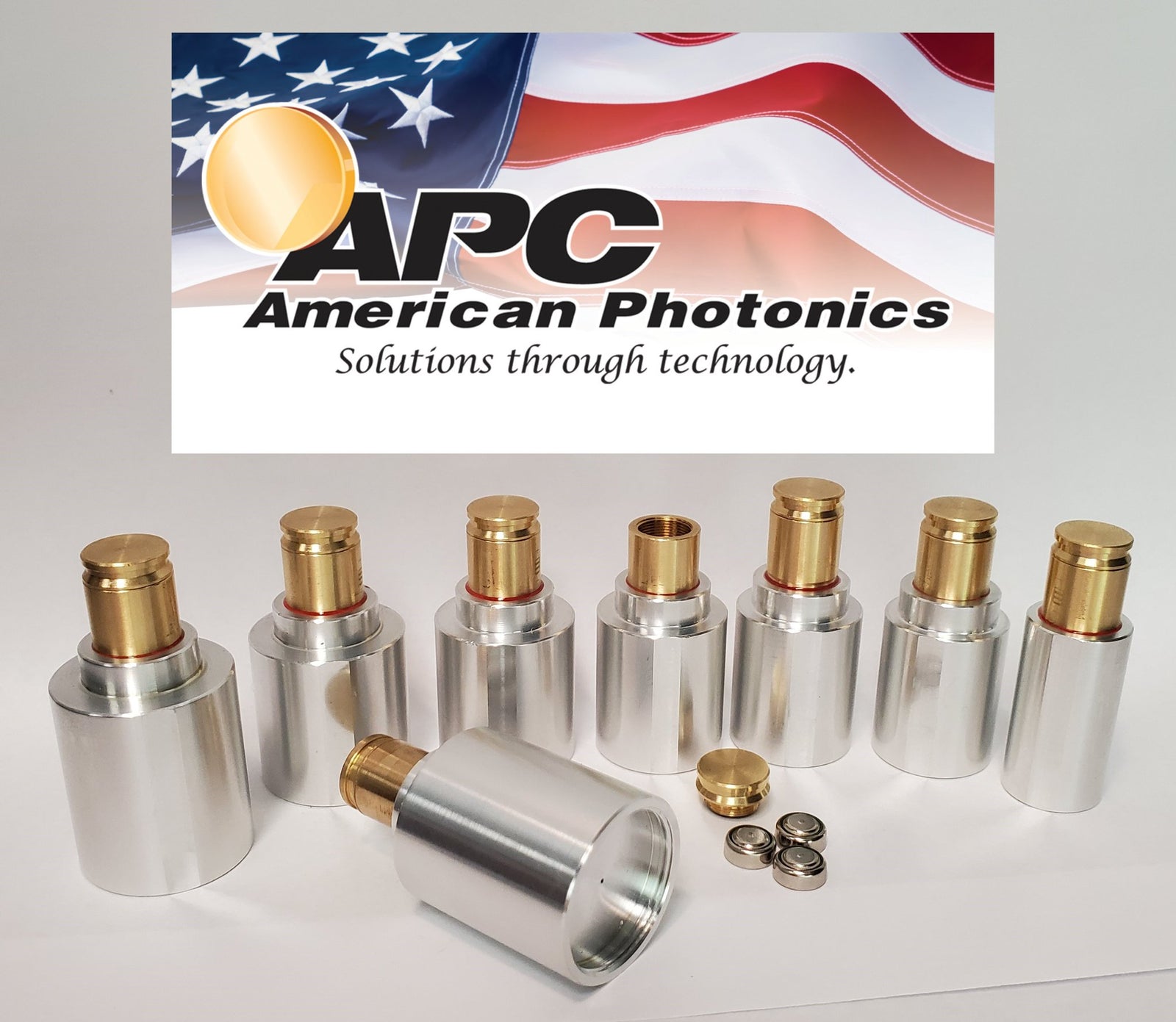

역방향 정렬 도구 에 대한 지침 - 설치

1 단계:

a- 렌즈 튜브를 제거하고 역 정렬 도구를 삽입합니다.

b - 헤드의 미러 #3을 갠트리의 미러 #2에 정렬합니다(빨간 점이 움직이지 않을 때까지 근거리 및 원거리 모두).

2 단계:

a - 갠트리의 거울 #2를 레이저 옆의 거울 #1에 맞춥니다(빨간 점이 움직이지 않을 때까지 근거리와 원거리 모두). 거울 #2와 #3은 완벽하게 정렬되어야 합니다!

b - 잠그고 다시 만지지 마세요!

3단계:

a - 미러 #1에 테이프를 놓고 빨간 점이 부딪히는 대상 지점을 표시합니다.

b - 이제 정렬 도구를 제거합니다.

4단계:

a- 미러 #1의 목표 지점에 맞도록 레이저 튜브를 조정합니다(튜브가 수평일 필요는 없음).

비- 전면 및 후면 지지대를 독립적으로 조정하여 목표 지점을 맞추십시오.

5단계:

a - 역방향 정렬 도구를 다시 설치합니다.

b - 레이저 헤드의 레이저 삽입구에 테이프를 붙입니다.

c - 빨간색 점이 테이프 뒷면에 닿는 대상 지점을 표시합니다.

d - 정렬 도구를 제거합니다.

6단계:

미러 #1을 레이저 헤드의 대상 지점에 가까운(레이저 튜브에 가장 가까운 상단 모서리) 및 먼(레이저 튜브에서 가장 먼 모서리) 모두 조정합니다.



정렬 이 완료되었습니다!

이 과정에서 기계에서 발견할 수 있는 문제는 갠트리의 네 모서리가 수평이 아닐 수 있다는 것입니다.

거울 #3을 정렬할 때 기계 앞쪽으로 가져온 다음 뒤쪽으로 옮깁니다.

렌즈 정렬이 완벽하지 않으면 갠트리가 수평이 아닙니다.

갠트리 레벨을 먼저 얻으려면 기계의 네 모서리를 조정해야 합니다.



3개의 배터리(AG3, LR41, SR736, V36A 또는 SR41SW)를 먼저 삽입하십시오.

배터리 수명은 20분 이상이어야 합니다.

이 도구의 출력 전력은 <1mW입니다.
